Tutorial Android Google Map Direction

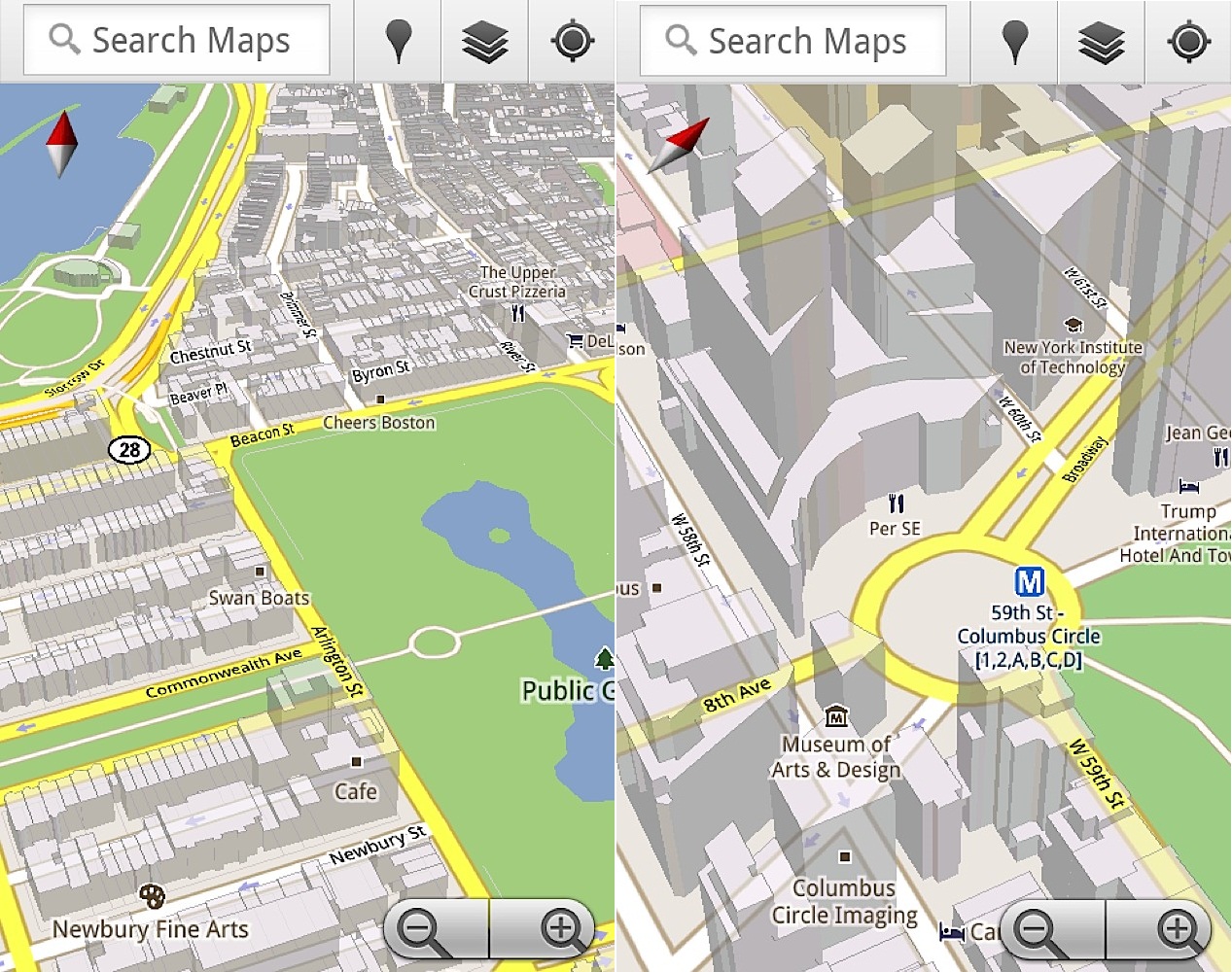

google maps android

Tutorial Android Google Map Direction - Aplikasi LBS tanpa fitur direction ibarat makan somai tanpa bumbu, untuk itu kita harus mengetahui cara menggambar direction pada googlemap android.
Sebetulnya jawaban bagaimana cara menggambar driving direction diandroid dapat kita lakukan dengan search melalui google. Dalam perjalanan pencarian ini, saya dapatkan jawabannya dari http://about-android.blogspot.com/2010/03/sample-google-map-driving-direction.html
Sejak tanggal  27 Juli 2012 direction dengan KML sudah tidak disupport googlesebagai laternatifnya silahkan kunjungi Tutorial Android GoogleMap Direction JSON


Pada tutorial kali ini saya tidak banyak merubah kode yang ada di link tersebut. Saya hanya merubah sedikit saja agar lebih mudah dimengerti. Mari kita mulai langkah-langkahnya.
1. Buat Project baru isikan fieldnya seperti dibawah ini

2.. Kita siapkan layout untuk aplikasi kita, edit file main.xm

01	xml version="1.0" encoding="utf-8"?>

02	<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"

03	android:layout_width="fill_parent"

04	android:layout_height="fill_parent">

05

06	<com.google.android.maps.MapView

07	android:id="@+id/mapView"

08	android:layout_width="fill_parent"

09	android:layout_height="fill_parent"

10	android:enabled="true"

11	android:clickable="true"

12	android:apiKey="0bvY2ipiUvzSE4ybKkHjanqDBGKckFswnJuPw7A"

13

/>

14

15	<LinearLayout android:id="@+id/zoom"

16	android:layout_width="wrap_content"

17	android:layout_height="wrap_content"

18	android:layout_alignParentBottom="true"

19	android:layout_centerHorizontal="true"

20

/>

21

22	</RelativeLayout>

3. Buat Class java baru lalu simpan dengan nama DirectionPathOverlay.java, lalu isikan dengan kode berikut.

01	package com.agus.direction;

02

03	import android.graphics.Canvas;

04	import android.graphics.Color;

05	import android.graphics.Paint;

06	import android.graphics.Point;

07

08	import com.google.android.maps.GeoPoint;

09	import com.google.android.maps.MapView;

10	import com.google.android.maps.Overlay;

11	import com.google.android.maps.Projection;

12

13	public class DirectionPathOverlay extends Overlay {

14	private GeoPoint gp1;

15	private GeoPoint gp2;

16	public DirectionPathOverlay(GeoPoint gp1, GeoPoint gp2) {

17	this.gp1 = gp1;

18	this.gp2 = gp2;

19

}

20

21

@Override

22	public boolean draw(Canvas canvas, MapView mapView, boolean shadow,

23	long when) {

24	// TODO Auto-generated method stub

25	Projection projection = mapView.getProjection();

26	if (shadow == false) {

27	Paint paint = new Paint();

28	paint.setAntiAlias(true);

29	Point point = new Point();

30	projection.toPixels(gp1, point);

31	paint.setColor(Color.GREEN);

32	Point point2 = new Point();

33	projection.toPixels(gp2, point2);

34	paint.setStrokeWidth(3);

35	canvas.drawLine((float) point.x, (float) point.y, (float) point2.x,

36	(float) point2.y, paint);

37

}

38	return super.draw(canvas, mapView, shadow, when);

39

}

40

41

@Override

42	public void draw(Canvas canvas, MapView mapView, boolean shadow) {

43	// TODO Auto-generated method stub

44

45	super.draw(canvas, mapView, shadow);

46

}

47

48

}

Class inilah yang nantinya akan menggambarkan direction (jalur) antara dua tempat, disini kita bisa menset warna untuk directionnya dengan perintah

1	paint.setColor(Color.GREEN);

Perintah diatas akan membuat warna directionnya hijau
Kita juga dapat mengatur tebal tipisnya garis direction dengan perintah

1	paint.setStrokeWidth(3);

Perintah diatas akan membuat ketebalan garis directionnya 3 pixel.
4. Sekarang Edit file BelajarDirectionActivity.java, isi dengan kode berikut

001	package com.agus.direction;

002

003	import java.net.HttpURLConnection;

004	import java.net.URL;

005

006	import javax.xml.parsers.DocumentBuilder;

007	import javax.xml.parsers.DocumentBuilderFactory;

008

009	import org.w3c.dom.Document;

010	import org.w3c.dom.Node;

011	import org.w3c.dom.NodeList;

012

013	import android.os.Bundle;

014	import android.util.Log;

015

016	import com.google.android.maps.GeoPoint;

017	import com.google.android.maps.MapActivity;

018	import com.google.android.maps.MapController;

019	import com.google.android.maps.MapView;

020

021	public class BelajarDirectionActivity extends MapActivity {

022	MapView myMapView = null;

023	MapController myMC = null;

024	GeoPoint geoPoint = null;

025

026	/** Called when the activity is first created. */

027

@Override

028	public void onCreate(Bundle savedInstanceState) {

029	super.onCreate(savedInstanceState);

030	setContentView(R.layout.main);

031	myMapView = (MapView) findViewById(R.id.mapView);

032	geoPoint = null;

033	myMapView.setSatellite(false);

034	String ragunan = "-6.3039,106.8267"; //lat,lng ragunan

035	String tamanmini = "-6.29436,106.8859"; //lat,lng taman mini

036	String pairs[] = getDirectionData(ragunan, tamanmini);

037	String[] lngLat = pairs[0].split(",");

038

039	// STARTING POINT

040	GeoPoint startGP = new GeoPoint(

041	(int) (Double.parseDouble(lngLat[1]) * 1E6), (int) (Double

042	.parseDouble(lngLat[0]) * 1E6));

043

044	myMC = myMapView.getController();

045	geoPoint = startGP;

046	myMC.setCenter(geoPoint);

047	myMC.setZoom(14);

048	myMapView.getOverlays().add(new DirectionPathOverlay(startGP, startGP));

049

050	// NAVIGATE THE PATH

051	GeoPoint gp1;

052	GeoPoint gp2 = startGP;

053

054	for (int i = 1; i < pairs.length; i++) {

055	lngLat = pairs[i].split(",");

056	gp1 = gp2;

057	// watch out! For GeoPoint, first:latitude, second:longitude

058	gp2 = new GeoPoint((int) (Double.parseDouble(lngLat[1]) * 1E6),

059	(int) (Double.parseDouble(lngLat[0]) * 1E6));

060	myMapView.getOverlays().add(new DirectionPathOverlay(gp1, gp2));

061	//Log.d("xxx", "pair:" + pairs[i]);

062

}

063

064	// END POINT

065	myMapView.getOverlays().add(new DirectionPathOverlay(gp2, gp2));

066

067	myMapView.getController().animateTo(startGP);

068	myMapView.setBuiltInZoomControls(true);

069	myMapView.displayZoomControls(true);

070

071

}

072

073

@Override

074	protected boolean isRouteDisplayed() {

075	// TODO Auto-generated method stub

076	return false;

077

}

078

079	private String[] getDirectionData(String srcPlace, String destPlace) {

080

081	String urlString = "http://maps.google.com/maps?f=d&hl=en&saddr="

082	+ srcPlace + "&daddr=" + destPlace

083	+ "&ie=UTF8&0&om=0&output=kml";

084	//Log.d("URL", urlString);

085	Document doc = null;

086	HttpURLConnection urlConnection = null;

087	URL url = null;

088	String pathConent = "";

089

try {

090

091	url = new URL(urlString.toString());

092	urlConnection = (HttpURLConnection) url.openConnection();

093	urlConnection.setRequestMethod("GET");

094	urlConnection.setDoOutput(true);

095	urlConnection.setDoInput(true);

096	urlConnection.connect();

097	DocumentBuilderFactory dbf = DocumentBuilderFactory.newInstance();

098	DocumentBuilder db = dbf.newDocumentBuilder();

099	doc = db.parse(urlConnection.getInputStream());

100

101	} catch (Exception e) {

102

}

103

104	NodeList nl = doc.getElementsByTagName("LineString");

105	for (int s = 0; s < nl.getLength(); s++) {

106	Node rootNode = nl.item(s);

107	NodeList configItems = rootNode.getChildNodes();

108	for (int x = 0; x < configItems.getLength(); x++) {

109	Node lineStringNode = configItems.item(x);

110	NodeList path = lineStringNode.getChildNodes();

111	pathConent = path.item(0).getNodeValue();

112

}

113

}

114	String[] tempContent = pathConent.split(" ");

115	return tempContent;

116

}

117

118

}

Disini kita akan menampilkan direction dari Kebun Binatang Ragunan ke Taman Mini Indonesia Indah.
Perhatikan Method getDirectionData. Method inilah yang menjadi otak untuk mendapatkan data titik koordinat yang akan dijadikan panduan untuk menggambar direction
5. Jangan lupa kita harus menambahkan permission untuk INTERNET pada file AndroidManifest.xml

01	xml version="1.0" encoding="utf-8"?>

02	<manifest xmlns:android="http://schemas.android.com/apk/res/android"

03	package="com.agus.direction"

04	android:versionCode="1"

05	android:versionName="1.0">

06	<uses-sdk android:minSdkVersion="8" />

07

08	<application android:icon="@drawable/icon" android:label="@string/app_name">

09	<uses-library android:name="com.google.android.maps" />

10	<activity android:name=".BelajarDirectionActivity"

11	android:label="@string/app_name">

12	<intent-filter>

13	<action android:name="android.intent.action.MAIN" />

14	<category android:name="android.intent.category.LAUNCHER" />

15	</intent-filter>

16	</activity>

17

18	</application>

19	<uses-permission android:name="android.permission.INTERNET"></uses-permission>

20	</manifest>

6. Sekarang mari kita run programnya.

Wow, Jalur Directionnya berhasil tergambar di map dengan warna hijau. Coba mainkan perintah kode paint.setColor pada file DirectionPathOverlay.java untuk merubah-rubah warna jalurnya.
Directionnya sudah tergambar tapi kok tidak ada markernya yah. Nah pada bagian akhir tutorial kali ini para pembaca dan penggemar setia blog ini saya kasih tantangan untuk menambahkan marker pada titik ragunan dan titik taman mini.
Semoga Bermanfaat
sumber
http://about-android.blogspot.com/2010/03/sample-google-map-driving-direction.html
